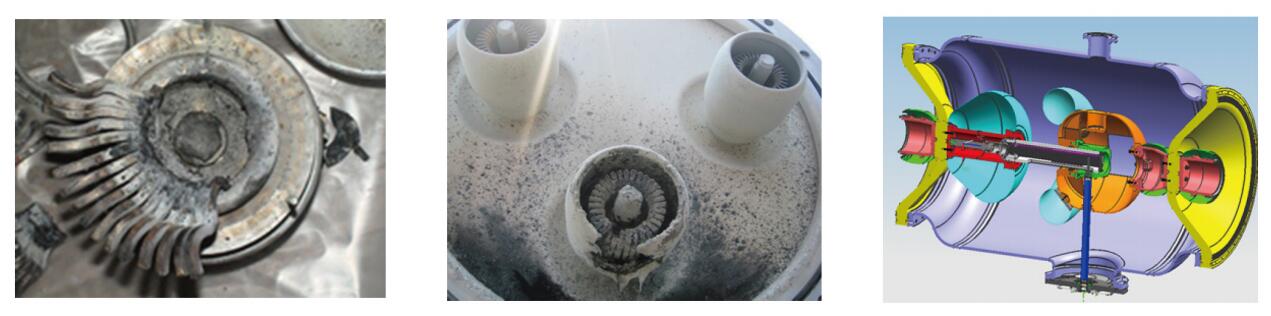

电力设备内部任何机械性故障与缺陷的存在，都可能影响设备整体性能及安全，甚至造成所辖局部地区乃至全部地区的停电事故，由于某些电力设备自身结构原因，进行停电检修时需投入大量的人力物力，耗费较长的维修时间，造成影响和损失都很大。因此，电力设备发生故障之前，如能及时排查并判断内部缺陷隐患位置、性质及严重程度，就显得尤为重要。我单位可对变电设备进行X射线缺陷隐患排查，同时精准局放定位。

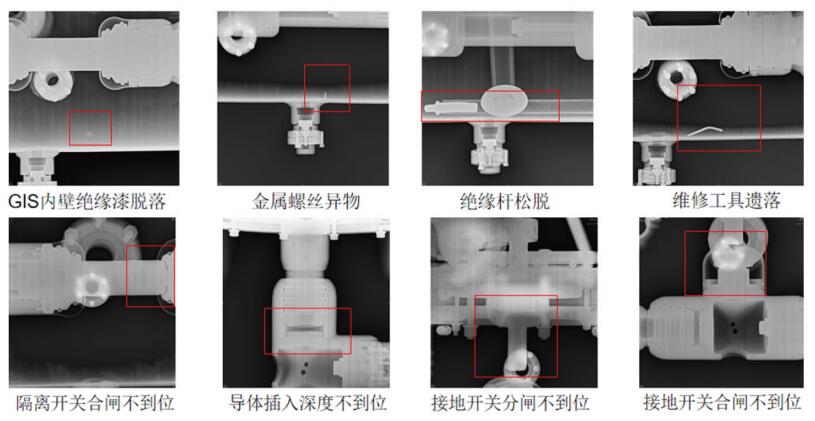

X射线可检测电力GIS设备的安装缺陷、材料缺陷、运行过程产生的缺陷等，可检测GIS设备部件的变形、破损、断裂等，设备材 料的气孔、夹杂、裂纹、疏松等缺陷、安装设备不到位、运行过程中产生的断线、分合闸不到位、异物缺陷等。适用于隔 离开关、接地开关、断路器、盆式绝缘子、吸附剂罩、母线接头、支撑绝缘子、电流互感器、电压互感器等电力设备部件 的结构性缺陷检测。

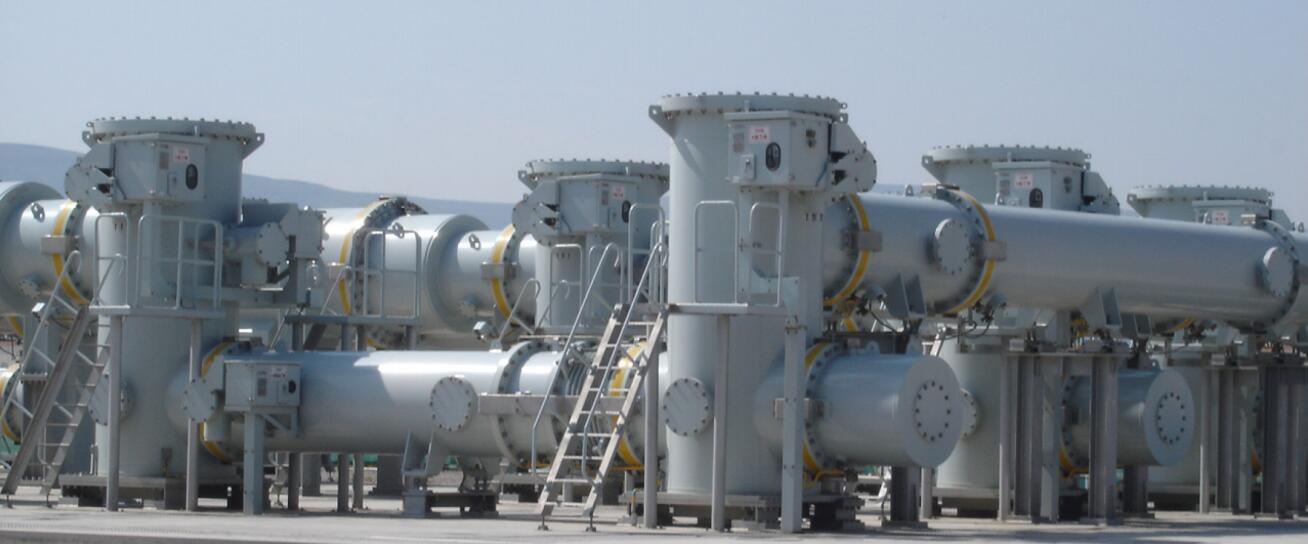

国内部分GIS设备的断路器、隔离开关、PT、CT和变压器结构尺寸较大、厚度较大，常规的X射线源穿透力不足难以有效分析内部的结构状态。

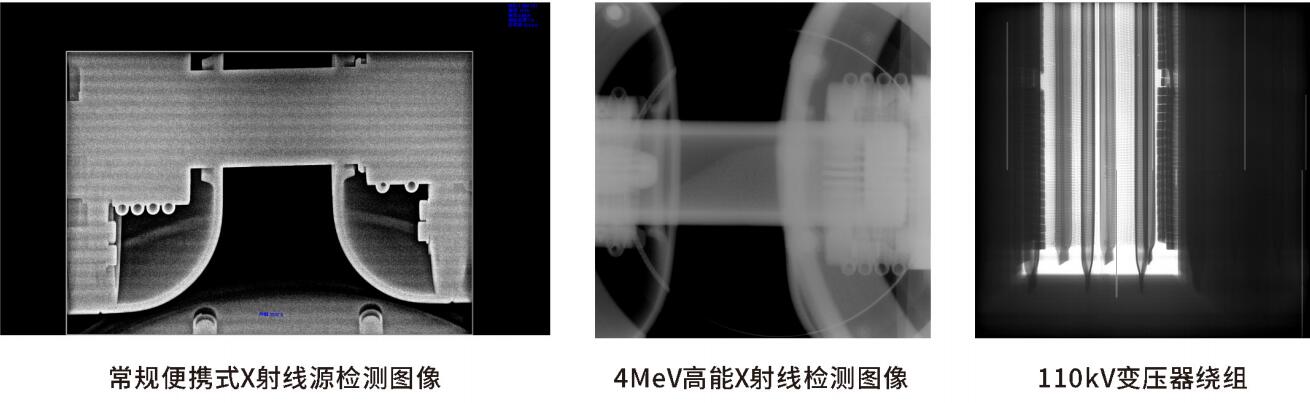

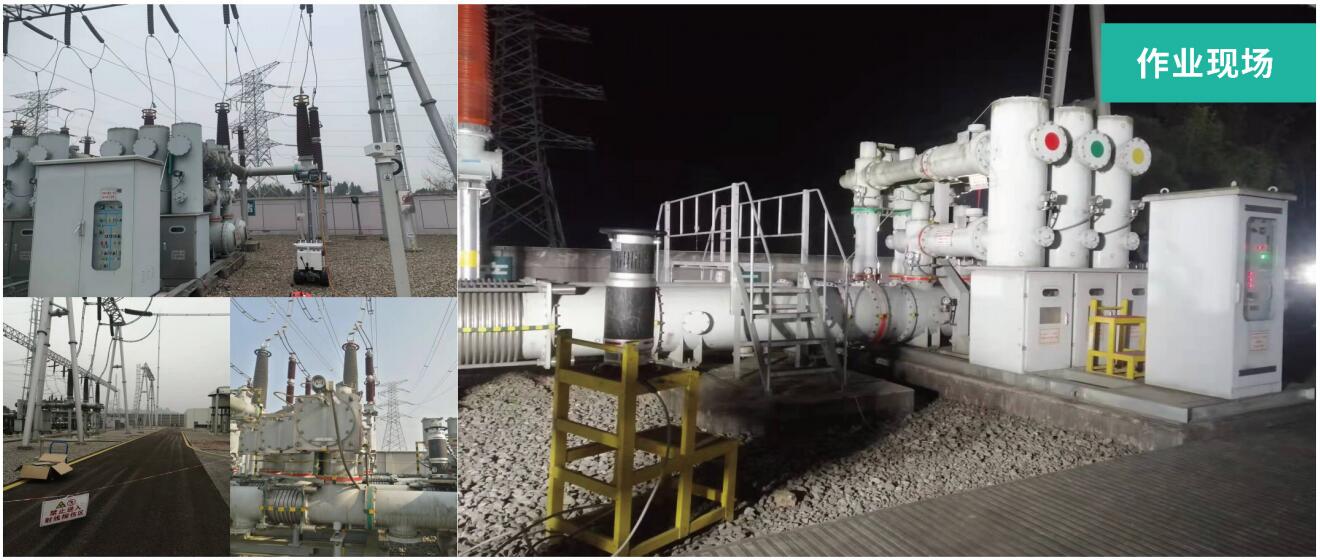

经过试验，采用2、4、6MeV高能电子加速器对大厚度的500kVGIS设备部件进行检测，可以清晰看到部件的各种细节,比如吸附剂、吸附剂罩、断路器灭弧室、动触头合闸深度、弹簧松紧状态等,图形质量优异、厚度宽容度很大。电子直线加速器是一种利用高频电场加速电子的加速装置,具有广泛的应用价值。利用其打靶产生的X射线,可以实现对被检测件的无损检测。小型加速器具有可移动性和便携性,可以对在役的大厚度电力设备进行检测，可以成为消除、避免和杜绝电力溪设备发生严重事故的有效手段。

局部放电是电力设备绝缘劣化的征兆和表现形式,又是绝缘进一步劣化的原因。由于绝缘击穿的后果经常比较严重,因而对电力设备进行局部放电检测显的尤为重要。局部放电幅值通常较小,但它们却可以使绝缘性不断下降,可能导致最终的故障。带电式局部放电检测提供了既快速又简单的方法,用以识别可能会引起停电或人员伤害的潜在绝缘故障。

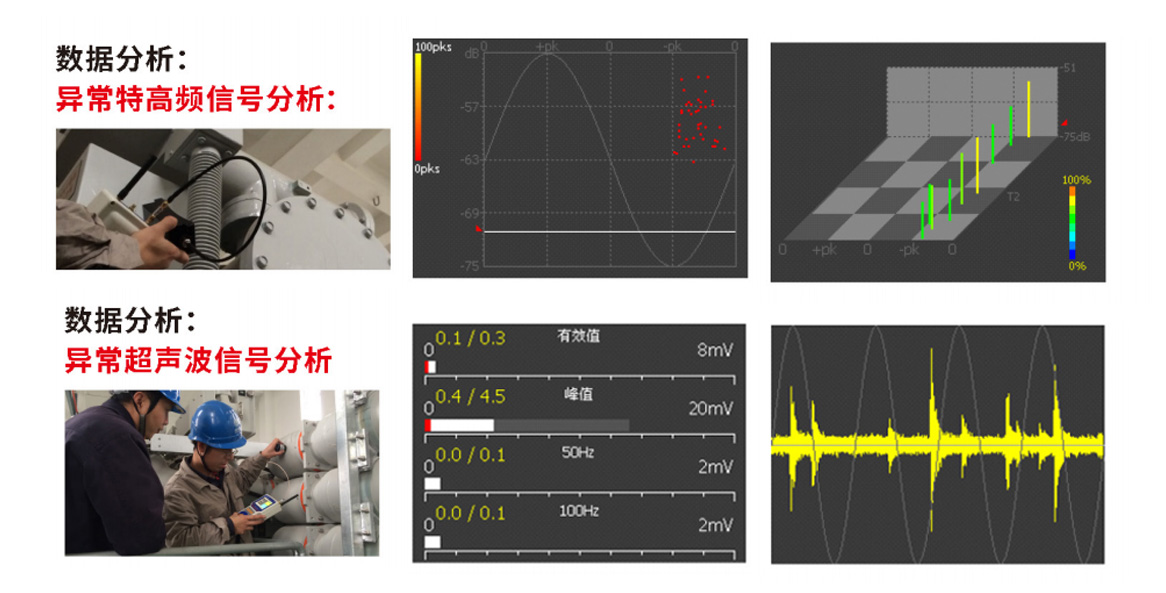

对变电设备进行局部放电检测的方法很多:特高频检测法(UHF)、高频检测法(HF)、超声波检测法(AE/AA)、暂态地电压检测法(TEV)等。我单位采用UHF、HF、AE、TEV、AA等多种联合的检测方法测量局部放电，提供多种局部放电二维,三维图谱波形和放电幅度情况,可以较好地评估电气设备局部放电情况。

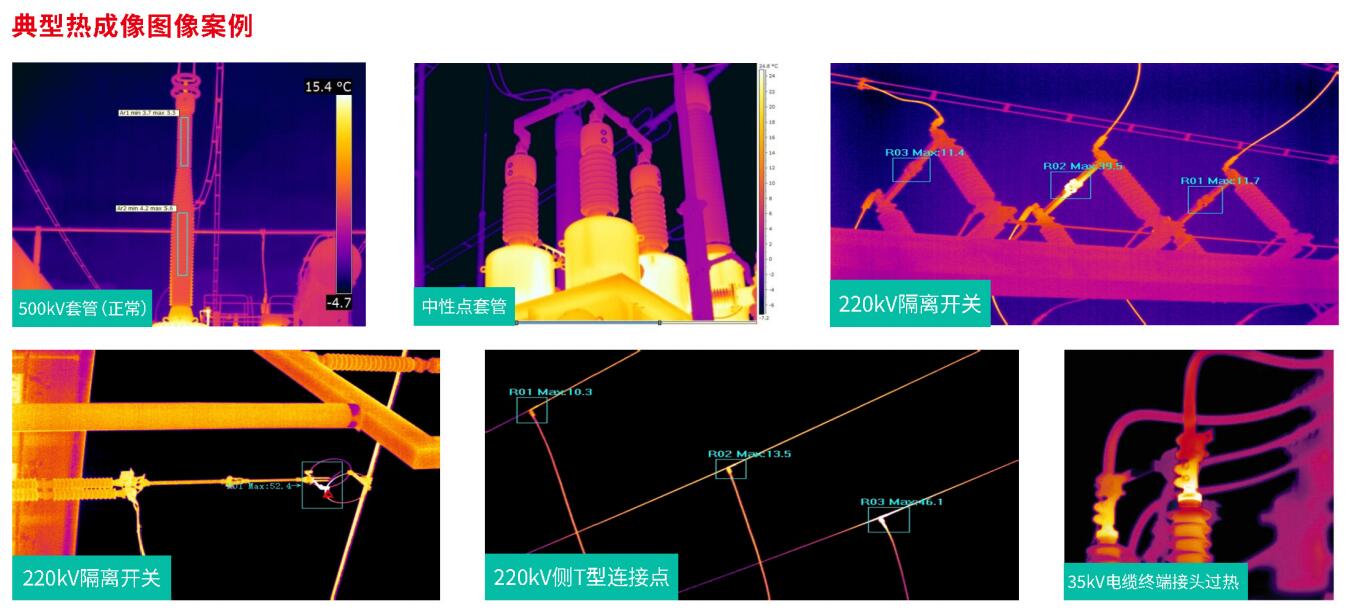

不同的设备或者是同一设备的不同部位，往往发生故障时的表现特征却不尽相同,比如有:声响异常、气味异常、形状变形等等。而在这其中,温度异常可以说是各种电力设备故障中最常见的特征之一。而红外测温和诊断技术就是能及时发现、检测到这种异常温度的有效途径之一。从最初引入到如今的广为应用,诸多实践证明:红外测温与诊断在电力设备的安全稳定运行以及故障预测诊断等方面发挥着越来越显著的作用。

与传统测温方式相比,红外监测和诊断可以做到:保持--定距离、不接触、不停电、不解体、不取样，做到省时、省力,降低电气设备的运行维护费用;适用面广、灵敏度高，仪器设备操作方便;可以实现大面积快速扫描成像,热图像清晰、直观精准的局部温度测量。

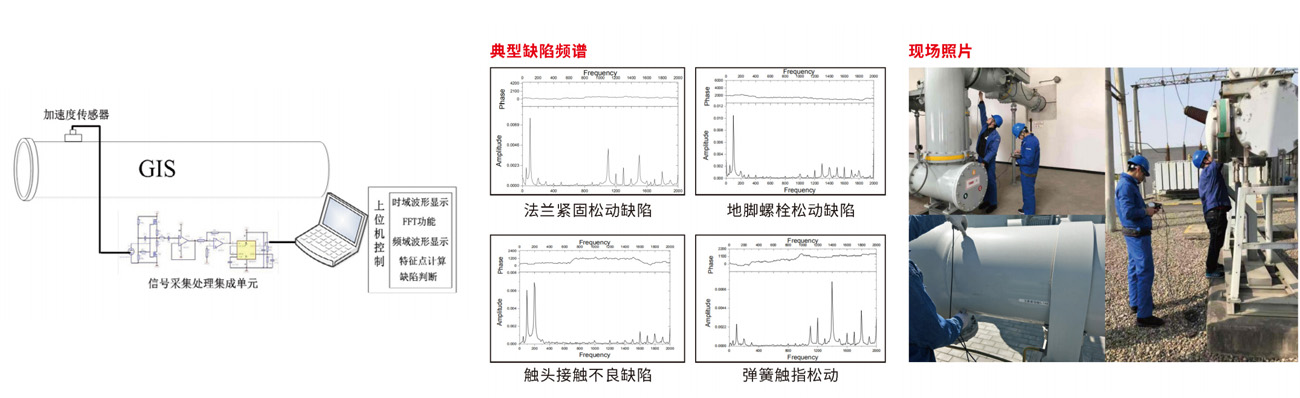

GIS或变压器导体流过周期性电流,产生电动力,电动力作用在GIS设备或变压器上。一旦机械状态出现问题,会导致机械振动信号的异常。利用GIS、电力变压器外壳的振动信号可以有效反应设备的机械状态，做到对机械缺陷进行及时发现。通过振动法筛查结合X射线成像精确定位,可极大提高故障检测的效率，降低成本，适用于变电站大面积普查的情形。

振动检测是-种带电检测方法,现场实施安全可靠，且不需要复杂的操作,分析方法也较为直观,是目前电气设备状态检测领域的较为新颖有效的方法，具有较大的发展前景。

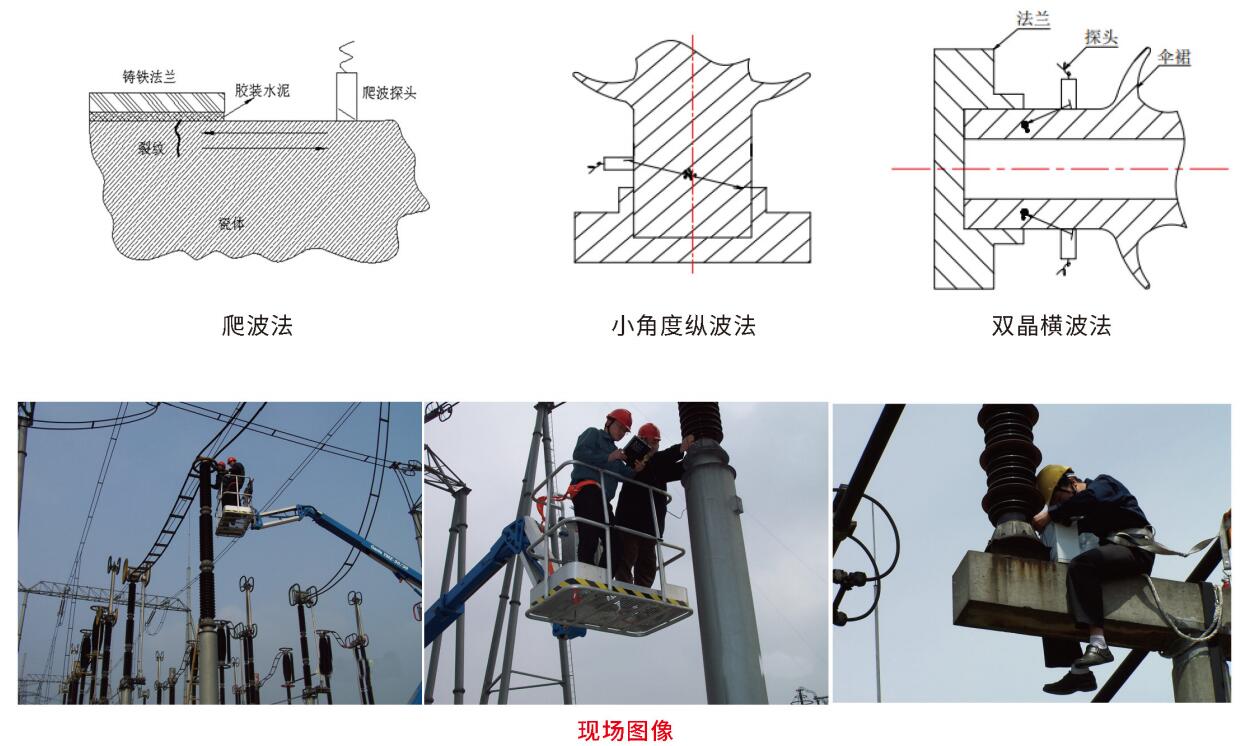

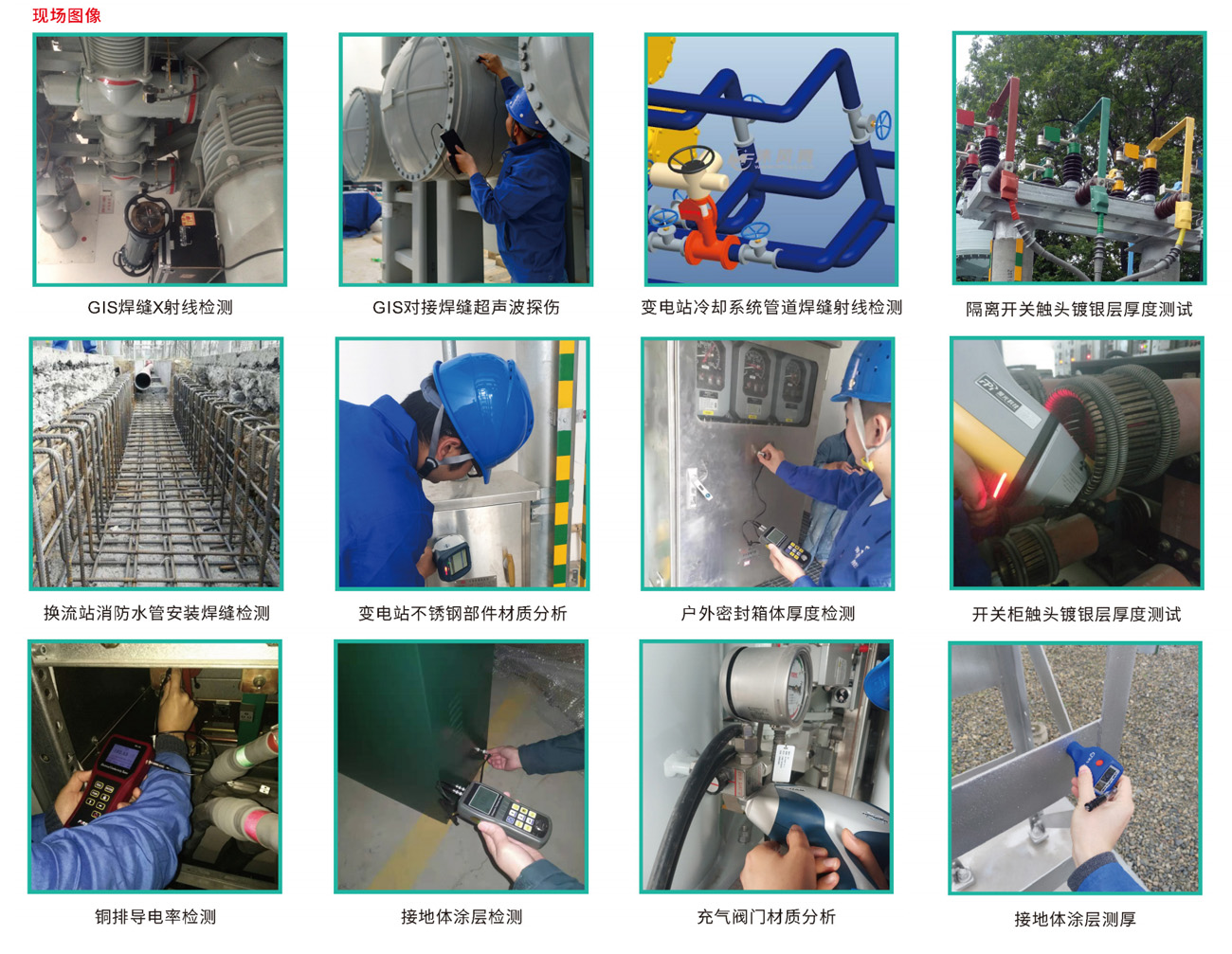

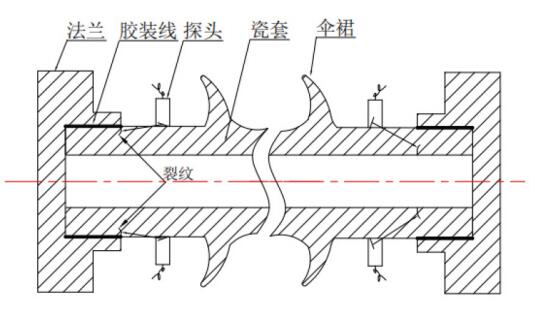

电网金属技术监督是通过对输变电设备部件的检测和评价,确保设备及部件的材质性能、结构强度、防腐性能等满足规范要求,防止其在运行过程中发生过热、腐蚀、形变、断裂等引发设备故障事故,提高输变电设备运行的可靠性,延长设备的使用寿命,金属技术监督包含变电、换流、输电、配电的隔离开关触头镀银层厚度检测、开关柜触头镀银层厚度检测、户外密闭箱体厚度检测、变电站不锈钢部件材质分析、GIS和罐式断路器壳体对接焊缝超声波检测、变电站开关柜铜排检测、调相机润滑油系统和冷却系统管道焊缝射线检测、输电线路塔材焊缝质量检测等30个项目。

我单位配置的金属技术监督检测设备主要有进口超声波探伤仪、X射线数字成像系统、涡流检测仪、电导率测试仪、便携式合金分析仪、涂层测厚仪等。
